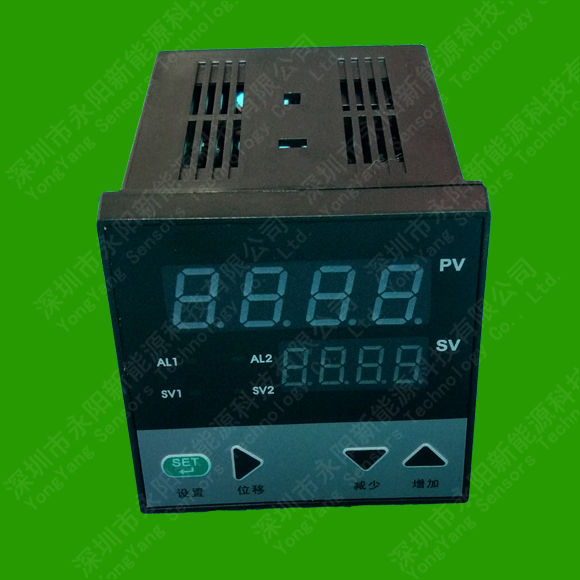

PT100/PT1000單通道智能溫度控制器(RS485輸出)
- 品牌：???YY
- 型號：???YY-F160
簡單介紹
YY-F160型PT100/PT1000單通道智能溫度控制器(RS485輸出)由單片機控制，具有熱電阻、熱電偶、電壓、電流等多種信號自由輸入，十種報警方式,手動自動切換，主控方式有兩位式、PID控制算法，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點,可與計算機RS232/RS485串口通訊或TTL電平驅動微打定時打印，通訊協議采用國際通用的MODBUSRTU協議，能與PLC或觸摸屏聯接構成集中控制管理系統。
YY-F160系列PT100/PT1000單通道智能溫度控制器(RS485輸出)
一、主要技術指標參數：
1、基本誤差： ≤±0.5%F.S±1個字，±0.3%F.S±1個字，附加冷端補償誤差±1℃；
2、輸入類型： CU50傳感器、PT100溫度傳感器、PT1000溫度傳感器、K型熱電偶、E型熱電偶、J型熱電偶、S型熱電偶、R型熱電偶；
3、采樣周期：0.5秒；
4、控制周期： 繼電器、固態繼電器、可控硅過零觸發輸出與閥位控制時的控制周期為2～120秒可調，其它為2秒；
5、繼電器觸點輸出： AC250V/5A（阻性負載）或AC250V/0.3A(感性負載)；
6、驅動可控硅脈沖輸出：幅度≥3V，寬度≥50μS的過零或移相觸發脈沖（共陰）；
7、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥12V；
8、連續PID調節模擬量輸出： 0～10mA(負載500±200Ω), 4～20mA(負載250±100Ω),或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)；
9、電源： 200V AC（開關電源）, 50/60Hz，或其它特殊定貨；
10、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所；
二、參數代碼及符號（儀表根據設置只開放表中相對應的參數項）
|
序號 |
符 號 |
地 址 |
名 稱 |
說 明 |
取值范圍 |
出廠值 |
|
0 |
SU |
0000H
|
給定值 |
按▼ 或▲鍵3S可直接修改該值 |
儀表量程范圍(由DIL、DIH決定) |
50.0 |
|
1 |
AL1 |
0001H |
第一報警值 |
與此參數有關聯的參數有回差HY, 報警方式定義參數 ALP |
同上; 偏差報警范圍 為±100.0 |
200.0 |
|
2 |
AL2 |
0002H |
第二報警值 |
同上 |
同上 |
0.0 |
|
3 |
SC |
0003H |
誤差修正值 |
當測量傳感器引起誤差時，可以用此值修正 |
0～±20.0 |
0.0 |
|
4 |
P |
0004H |
比例帶 |
采用PID控制方式時，比例帶決定了系統比例增益 的大小, P越大,比例的作用越小,過沖越小, 但太小會增加升溫時間。 (P=0時，儀表將轉為二位式控制,有些不宜頻繁啟動 的執行器（如風機、壓縮機、電機等應采用這種方式， 具體見參數HY1的說明部分) |
0～200.0 |
15.0 |
|
5 |
I |
0005H |
積分時間 |
設定積分時間，以解除比例控制所發生之殘余偏差, 太大會延緩系統達到平衡的時間, 太小會產生一種頻率 較低的波動。 |
0～2000 |
240 |
|
6 |
d |
0006H
|
微分時間 |
設定微分時間，以防止控制的波動,提高控制的穩定 性，但太大會引起系統一種頻率較高的波動。當儀表為 模擬量或可控硅移相輸出時，為了使輸出平穩，D值應 適當減小， 如2～15。 |
30 |
30 |
|
7 |
t |
0007H
|
主控周期 |
指主控為智能PID控制方式時的控制周期，繼電器、固態繼電器、可控硅過零觸發輸出時的控制周期為2～120秒可調，其它為2秒。 |
2～120 |
20S |
|
8 |
FILT |
0008H
|
濾波系數 |
為儀表一階滯后濾波系數，其值越大，抗瞬間干擾性能越強，但響應速度越滯后，對壓力、流量控制其值應較小，對溫度、液位控制應相對較大。 |
0～99 |
20 |
|
9 |
Hy |
0009H |
主控、報警回差（單邊） |
指儀表為二位式控制時（比例帶P=0)，執行器打開或關閉之間的死區，避免執行器頻繁動作。 如主控為加熱方式時： 當測量值PV≤設定值SV-HY時，執行器打開，當PV≥SV+HY時，執行器關閉。 |
0.1～50.0 |
0.5或1.0 |
|
10 |
dp |
000AH
|
小數點位置 |
當儀表為電壓或電流輸入時，其顯示上限、顯示下限、小數點位置及單位均可由廠家或用戶自由設定，其中當dp=0時小數點在個位不顯示，當dp=1～3時，小數點依次在十位、百位、千位。 當儀表為熱電偶或熱電阻輸入時, 當dp=0時小數點在個位不顯示，當dp=1時，小數點在十位。 |
0～3 |
0或1 或按需求定 |
|
11 |
outH |
000BH |
輸出上限 |
當儀表控制為電壓或電流輸出（如控制閥位時），儀表具有最小輸出和最大輸出限制功能。 |
outL～100 |
按需求定 |
|
12 |
outL |
000CH
|
輸出下限 |
同上 |
0～outH |
按需求定 |
|
13 |
AT |
000DH |
自整定狀態 |
0: OFF; 1:on |
0～1 |
0 |
|
14 |
LocK |
000EH |
密碼鎖 |
為0時，允許修改所有參數，為1時，只允許修改給定值（SU），大于1時，禁止修改所有參數 |
0～50 |
0 |
|
15 |
Sn |
000FH |
輸入方式 |
‘0’Cu50 –50.0～150.0℃； ‘1’Pt100溫度傳感器 –199.9～200.0℃； ‘2’Pt100溫度傳感器 –199.9～600.0℃；‘3’K 型熱電偶 -30.0～1300℃； ‘4’E型熱電偶 -30.0～700.0℃ ； ‘5’ J 型熱電偶 -30.0～900.0℃； ‘6’T 型熱電偶 -199.9～400.0℃； ‘7’ S型熱電偶 -30～1600℃； ‘8’ R型熱電偶 -30.0～1700.0℃ ；‘9’ WR25熱電偶 -30.0～2300.0℃； ’10’ N型熱電偶 -30.0～1200.0℃； ‘11’ B型熱電偶 0～1800.0℃；‘12’0～50MV； ‘13’ 10～50MV； ‘14’0～5V(0～10mA) ； ‘15’ 1～5V(4～20mA)。 |
0～15 |
K或按需 求定 |
|
16 |
OPA |
0010H |
主控輸出方式 |
‘0’無輸出； ‘1’繼電器輸出；‘2’固態繼電器輸出； ‘3’過零觸發；‘4’移相觸發；‘5’0～10mA或0～5V； ‘6’4～20mA或1～5V； |
0～7 |
按需求定 |
|
17 |
OPB |
0011H |
副控輸出方式 |
‘0’ 無輸出 ‘1’ RS232或RS485通訊信號 ‘2’ 接微型打印機記錄數據 ‘3’0～10mA或0～5V變送輸出 ‘4’4～20mA或1～5V變送輸出 |
0～4 |
按需求定 |
|
18 |
ALP |
‘0’無報警； ‘1’上限報警； ‘2’下限報警； ‘3’上下限報警（注 = 1 \* GB3 ①） ‘4’正偏差報警； ‘5’負偏差報警； ‘6’正負偏差報警（注 = 1 \* GB3 ①） ‘7’區間外報警； ‘8’區間內報警 ‘9’ 上上限報警（注 = 1 \* GB3 ①） ‘10’ 下下限報警（注 = 1 \* GB3 ①） |
0～10 |
按需求定 |
||
|
19 |
COOL |
0013H |
正反 控 制 選 擇 |
0:反向控制,如加熱; 1:正向控制,如制冷 |
0～1 |
0 |
|
20 |
DIH |
0014H |
顯示上限 |
當儀表為熱電偶或熱電阻輸入時, 顯示上限、顯示下限決定了儀表的給定值、報警值的設置范圍,但不影響顯示范圍。 當儀表為電壓、電流輸入時，其顯示上限、顯示下限決定了儀表的顯示范圍,其值和單位均可由廠家或用戶自由決定。 |
DIL～9999 |
按需求定 |
|
21 |
DIL |
0015H |
顯示下限 |
同上 |
-1999～DIH |
按需求定 |
|
22 |
Addr |
0016H |
通訊地址 |
儀表在集中控制系統中的編號 (在帶微型打印功能時，作打 印間隔時間) |
1～99 1～9999分 |
1 |
|
23 |
bt |
0017H |
通訊波特率 |
儀表在與上位機通訊或接微型打印時表示通訊波特率 （當儀表設置打印記錄數據功能時，儀表內部波特率固定為 9600， 不受該參數值影響，當BT=0,即顯示1200時， 打 印的字符縱向長度增加一倍,用于某些熱敏打印機字符過?。?/span> |
0. 1200； 1. 2400; 2. 4800； 3. 9600; |
9600 |
|
24 |
m-A |
0018H |
手動輸出值 |
|
|
|
2、時間參數區（帶打印功能時才有）
|
序號 |
符 號 |
名 稱 |
說 明 |
取值范圍 |
出廠值 |
|
125 |
yer |
年 |
|
0～99 |
|
|
126 |
yue |
月 |
|
1～12 |
|
|
127 |
dA |
日 |
|
1～31 |
|
|
128 |
Ho |
小時 |
|
1～23 |
|
|
129 |
Fen |
分 |
|
0～59 |
|
三、參數及狀態設置方法
1、第一設置區
上電后，按SET鍵約3秒，儀表進入第一設置區，儀表將按參數代碼1～23依次在上顯示窗顯示參數符號，下顯示窗顯示其參數值，此時分別按、▼、▲三鍵可調整參數值，長按▼或▲可快速加或減, 調好后按SET鍵確認保存數據，轉到下一參數繼續調完為止,長按 SET將快捷退出, 也可按SET+
直接退出。如設置中途間隔10秒未操作，儀表將自動保存數據，退出設置狀態。
儀表第14項參數LOCK為密碼鎖，為0時允許修改所有參數，為1時只允許修改第二設置區的給定值“SP”，大于1時禁止修改所有參數。用戶禁止將此參數設置為大于50, 否則將有可能進入廠家測試狀態。
2、第二設置區（給定值）： 上電后，按▲鍵約3秒，儀表進入第二設置區，此時可按上述方法修改設定值“SU”。
3、時間參數設置區 (僅在有微打時有意義)
上電后，同時按SET＋▲＋▼鍵，即可進入年、月、日、時、分設置區，其它操作同上。
4、手動調節：上電后，按鍵約3秒進入手動調整狀態，下排第一字顯示“H”，此時可設置輸出功率的百分比; 再按鍵約3秒退出手動調整狀態。
六、自整定方法 儀表首次在系統上使用，或者環境發生變化,發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制（反向）為例，方法如下：
首先設置好給定值后將自整定參數AT設置為1，下顯示窗開始閃爍顯示“AT”字符，儀表進入自整定狀態，此時儀表為兩位式控制方式，按SET鍵進入?yún)?shù)設置狀態， 將Hy（主控回差）參數項設置為0.5～1℃左右退出，如果輸出為繼電器則還要將周期設置為2秒，儀表經過三次震蕩后，自動保存整定的P、I、D參數, 下顯示窗停止閃爍，,自整定過程全部結束。
注： = 1 \* GB3 ①一旦自整定開啟后，儀表將禁止改變?cè)O(shè)定值。
= 2 \* GB3 ②儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。
③自整定中，如需要人為退出，將自整定參數AT設置為0即可退出，但整定結果無效。
④按正確方法整定出的參數適合大多數系統，但遇到極少數特殊情況控制不夠理想時，可適當微調P、I、D的值。

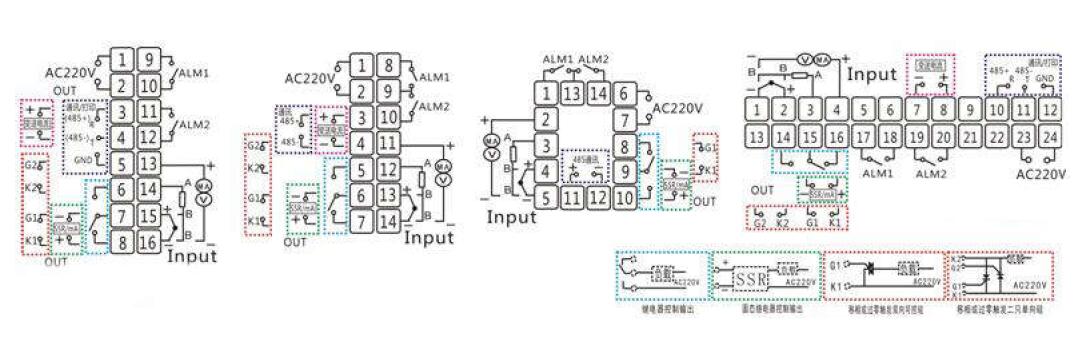

四、儀表接線
注 = 1 \* GB3 ①: 只有一路報警時采用報警1，只有當報警方式ALP為3(上下限報警)、6(上下偏差報警) 、9(上上限報警) 、10 (下下限報警)中才用到報警2,其中為上下限或上下偏差兩路報警時采用報警2作下限或下偏差報警，有報警輸出時相應報警指示燈點亮
注 = 2 \* GB3 ②: 0-10mA或4-20mA電流信號輸入時需在輸入端分別并上1K或250Ω的電阻，將電流信號轉換成0-5V或1-5V電壓信號。
